Твой трансивер там, где чистый эфир.
Ты — там, где тебе удобно.
Bi4Remote — это программно-аппаратный комплекс, созданный радиолюбителями для радиолюбителей. Он решает главную проблему городского жителя: высокий уровень помех в многоквартирных домах
Установите трансивер за городом, подключите блок управления Bi4Remote, и работайте в эфире из любой точки мира через интернет, используя привычный компьютер
Система обеспечивает круглосуточную работу и полный контроль над радиостанцией на расстоянии, сохраняя при этом все возможности локального управления
Аппаратные возможности
Блок управления Bi4Remote — предназначен для круглосуточной работы и включает в себя все необходимые интерфейсы для подключения трансивера, антенного коммутатора, управления питанием и передачи аудио
- Управление питанием. Встроенное силовое реле на 35 Ампер позволяет подавать питание на трансивер
- Аудиоподсистема. Разделительные трансформаторы на входах и выходах звука для устранения наводок и гальванической развязки
- Интерфейсы. Ethernet (LAN) для связи, COM и USB-порты для CAT-интерфейса
- Отдельные RCA выходы для PTT (прием/передача) и CW (телеграфная манипуляция), которые подключаются в трансивер
!!! Скачать инструкцию, схемы !!!!
Программное обеспечение
- Windows 10/11
- Linux Ubuntu/Fedora
- MacOs
- Android (в планах)
Приложение Bi4RemoteClient обеспечивает полный контроль над радиостанцией:
- Включение/выключение радиостанции.
- Управление частотой
- Управление видом модуляции (AM, FM, SSB, CW)
- Переключение диапазонов
- Управление режимами SPLIT, VFOA=VFOB, VFOA/VFOB
- Управление аттеньюатором, предусилителем
- Отображение S-метра, КСВ, выходной мощности
- Выбор диапазона
Полная совместимость с WSJT-Xи JTDX для работы в FT-8 и FT-4
Програма Bi4RemoteClient позволяет:
- Из встроенного окна передавать телеграфом (CW) с клавиатуры
- При помощи виртуальных COM-портов связать Ваш загородный трансивер с привычным электронным журналом
- Имеет возможность выбора степени сжатия аудио (от 72 кбит/с) для работы на слабых каналах связи
- Управлять внешним антенным коммутатором (до 8 антенн) прямо из интерфейса
В CW можно работать с использованием манипулятора. Он подключается к компьютеру, дальше вступает в работу комплекс Bi4Remote
В SSB можно подключить педаль для быстрого переключения с приема на передачу: «нажми на педаль и говори в микрофон, ТЫ В ЭФИРЕ»

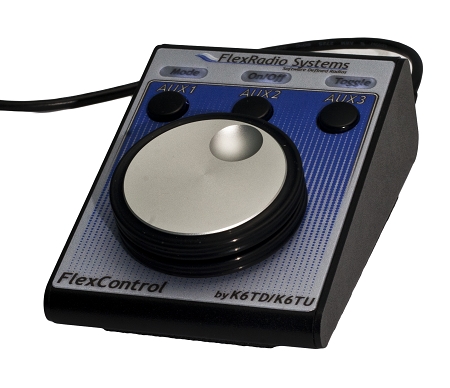

Удобная навигация по диапазону при помощи валкодера FlexControl. Поиск станций выглядит по-прежнему, вращение валкодера изменяет частоту трансивера через интернет
Поддерживается валкодер R0CDO
Программные особенности и совместимость
- WSJT-X/JTDX. Для работы в цифровых режимах (FT-8, FT-4) требуется настройка виртуальных COM-портов и виртуальных аудиокабелей (например, SmartSDR Virtual Audio Cable или VAC)
- Лог-программы (N1MM, DxLog, UCXLog). Cистема эмулирует трансивер для внешних программ по CAT-протоколу и поддерживает манипуляцию CW через протокол WinKey. Можно работать CW в соревнованиях прямо из лог-программы
- Внешние устройства управления. Автоматическое определение и работа с внешними валкодерами (FlexControl, R0CDO)
- Работа без белого IP-адреса. При отсутствии выделенного IP на удалённой стороне можно использовать VPN (например, Hamachi) или другие сервисы туннелирования, хотя это может увеличить задержку и требует дополнительной самостоятельной настройки
- TCI интерфейс от ExperElectronics (в процессе разработки) для быстрого сопряжения с необходимым оборудованием или программами
Внутри устройства профессионально выполненная печатная плата с микро-компьютером Nanopi NEO под управлением ОС Armbian Linux.
Корпус имеет большие вентиляционные отверстия
Сборка осуществляется малыми партиями по 5..10 изделий
!!! Скачать инструкцию, схемы !!!
В разработке принимали участие:
- @zarand
- UB3KGK Юрий
- RN3KK Николай
